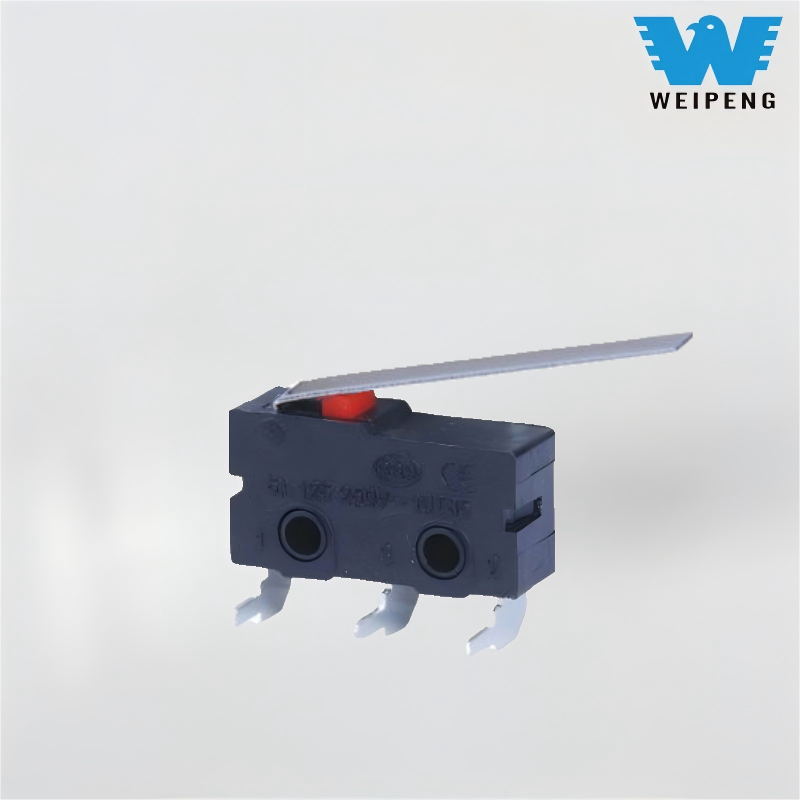

High-precision long-handle micro switch

Ang HK-04G-L micro switch (5A 250V micro switch) ay nagtatampok ng isang maikling istraktura ng pag-trigger ng pingga at isang mekanismo ng pag-snap-action, na nagpapagana ng mabilis na paglipat ng circuit na may kaunting lakas na mekanikal. Sa pamamagitan ng tumpak na mga katangian ng operating, malawak na kakayahang umangkop sa kapaligiran, at mga sertipikasyon sa kaligtasan ng pandaigdigan, ang produkto ay malawakang ginagamit sa mga kritikal na mga sitwasyon sa kontrol sa buong kontrol ng kagamitan sa bahay, pang -industriya na automation, at elektronikong kagamitan. Naghahain ito bilang isang pangunahing sangkap upang matiyak ang ligtas na operasyon at tumpak na kontrol ng mga aparato.

Modelo:HK-04G-LZ-188

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Weipeng® ay isang nangungunang high-precision long-handle micro switch tagagawa, supplier at tagaluwas.

Micro switchPanimula

Nagtatampok ang HK-04G-L micro switch ng isang maikling istraktura ng pag-trigger ng lever at isang mekanismo ng pag-snap-action, na nagpapagana ng mabilis na paglipat ng circuit na may kaunting lakas na mekanikal. Sa pamamagitan ng tumpak na mga katangian ng operating, malawak na kakayahang umangkop sa kapaligiran, at mga sertipikasyon sa kaligtasan ng pandaigdigan, ang produkto ay malawakang ginagamit sa mga kritikal na mga sitwasyon sa kontrol sa buong kontrol ng kagamitan sa bahay, pang -industriya na automation, at elektronikong kagamitan. Naghahain ito bilang isang pangunahing sangkap upang matiyak ang ligtas na operasyon at tumpak na kontrol ng mga aparato.

Ganap na sertipikado ng mga awtoridad sa internasyonal at domestically na kinikilala tulad ng UL, CUL (CSA), VDE, ENEC, at CQC, at sumusunod sa mga pamantayan ng sistema ng pamamahala ng kalidad ng ISO 9001. Ang terminal spacing at pin layout ay katugma sa pamantayan ng IEC 61810, na nagpapahintulot sa direktang kapalit ng mga pangunahing modelo tulad ng serye ng Omron V-15 nang hindi nangangailangan ng mga pagsasaayos sa disenyo ng PCB.

Micro switchApplication

Angkop para sa mga elektronikong elektronika at medikal na aparato. Halimbawa:

Printer:Ang isang swing braso sa channel ng feed ng papel ay nakakakita ng gilid ng papel. Ang isang 0.3mm pre-travel ay maaaring makilala ang thermal paper na may kapal ng 50μm;

Monitor ng Medikal:Ang pag -activate ng pindutan ay gumagamit ng isang maikling istraktura ng braso ng swing, na may isang lakas na operating ng 1.0N pagbabalanse ng pagiging sensitibo at pag -iwas sa hindi sinasadyang pag -activate;

Smart Terminal:Ang baterya ng pagsara ng pagsara ng takip ng baterya, na may over-travel ≥0.2mm upang matiyak na ang takip ay ganap na na-secure.

Micro switch Pagtukoy

Lumipat ng mga teknikal na katangian:
Item	Teknikal na parameter		Halaga
1	Rating ng elektrikal		5 (2) Isang 125V/250VAC 10 (3) 125V/250VAC
2	Makipag -ugnay sa contact		≤50MΩ paunang halaga
3	Paglaban sa pagkakabukod		≥100MΩ (500VDC)
4	Dielectric Boltahe	Sa pagitan ng mga hindi konektado na mga terminal	500V/0.5mA/60s
		Sa pagitan ng mga terminal at ang metal frame	1500V/0.5mA/60s
5	Buhay ng Elektriko		≥10000 cycle
6	Mekanikal na buhay		≥100000 cycle
7	Temperatura ng pagpapatakbo		-25 ~ 125 ℃
8	Dalas ng pagpapatakbo		Elektriko: 15 cycle Mekanikal: 60 cycle
9	Patunay ng panginginig ng boses		Dalas ng panginginig ng boses: 10 ~ 55Hz; Amplitude: 1.5mm; Tatlong direksyon: 1h
10	Kakayahang panghinang: Higit sa 80% ng nalubog na bahagi ay sakop ng panghinang		Temperatura ng paghihinang: 235 ± 5 ℃ Oras ng paglulubog: 2 ~ 3s
11	Resistance ng Heat Resistance		Dip Soldering: 260 ± 5 ℃ 5 ± 1s Manu -manong paghihinang: 300 ± 5 ℃ 2 ~ 3s
12	Pag -apruba ng Kaligtasan		Ul 、 csa 、 vde 、 enec 、 ce
13	Mga kondisyon ng pagsubok		Ambient temperatura: 20 ± 5 ℃ Relatibong kahalumigmigan: 65 ± 5%RH Air Pressure: 86 ~ 106kpa
