Paano Gumagana ang isang 6-Pin Rocker Switch?

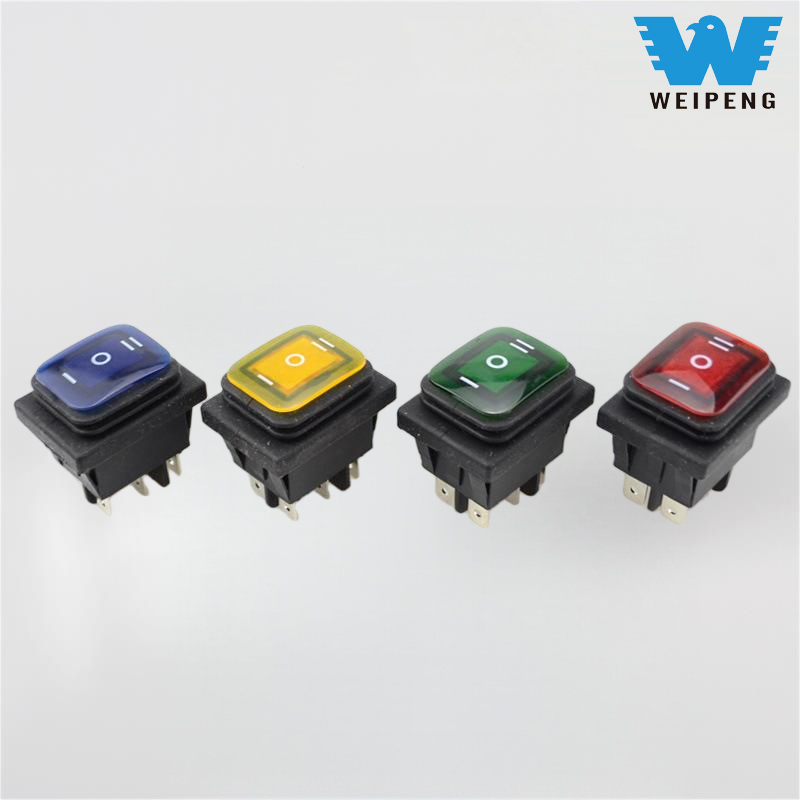

Marahil ay nag-flick ka ng isa nang hindi nag-iisip nang dalawang beses. Ang kasiya-siyang pag-click ng rocker switch ay nasa lahat ng dako—sa iyong sump pump, pampainit ng upuan ng kotse, o bench grinder. Ngunit kapag pinindot mo ang isang karaniwang switch ng ilaw, isang wire lang ang masira mo. Kaya bakit a6-pin na rocker switchkailangan ng anim na prong ng metal na nagtatago sa ilalim? Dahil ang maliit na bahaging ito ay hindi lamang isang on/off na button. Ito ay isang maliit na pulis ng trapiko. Kinokontrol nito ang dalawang independyenteng circuit nang sabay-sabay, at sa ilang mga kaso, lumiliwanag ito upang sabihin sa iyo na live ang power. I-pop natin ang hood at tingnan kung ano talaga ang ginagawa ng mga pin na iyon.

Ang 6-pin rocker switch ay isang double-pole, double-throw (DPDT) switch. Sa simpleng Ingles, nangangahulugan iyon na maaari nitong kontrolin ang dalawang magkahiwalay na device o dalawang function ng isang device nang sabay-sabay. Hindi tulad ng isang simpleng 2-pin switch na pinuputol lang ang isang wire, ang isang ito ay para sa mas kumplikadong mga trabaho kung saan kailangan mong baligtarin ang isang motor o lumipat sa pagitan ng dalawang pinagmumulan ng kuryente.

Upang maunawaan kung paano ito gumagana, kailangan mong malaman ang layout ng pin. Hindi mo kailangan ng degree sa engineering; isipin mo na lang silang dalawa.

- Pin 1 & 2 (Ang Mga Input): Ito ang iyong mga "karaniwang" terminal. Karaniwang kumokonekta ang mga ito sa iyong pangunahing pinagmumulan ng kuryente (ang baterya o wall adapter).

- Pin 3 & 4 (Output Set 1): Kumokonekta ang mga ito sa unang device o sa unang function (hal., "forward" sa isang motor).

- Pin 5 & 6 (Output Set 2): Kumokonekta ang mga ito sa pangalawang function (hal., "reverse").

Ano ang Mangyayari Kapag I-flip Mo Ito?

Narito ang magic trick. Ang rocker ay may metal na tulay sa loob na gumagalaw kapag pinindot mo ito.

- Posisyon 1 (Up/On A): Ikinokonekta ng tulay ang Pin 1 sa Pin 3, at sabay na ikinokonekta ang Pin 2 sa Pin 5. Ang power ay dumadaloy sa Function A.

- Posisyon 2 (Center/Off): Walang kumokonekta. Ang tulay ay nakaupo sa neutral. Patay ang circuit.

- Position 3 (Down/On B): Ikinokonekta ng tulay ang Pin 1 sa Pin 4, at Pin 2 sa Pin 6. Ngayon ay dumadaloy ang power sa Function B.

Bilang isang mamimili, karaniwang kailangan mo lang ng 6-pin na rocker switch para sa dalawang partikular na problema:

1.  Pagbabaligtad ng DC Motor: Mag-isip ng winch o elevator. Kailangan mong magpadala ng positibong boltahe sa isang paraan upang tumaas, at baligtarin ang polarity upang bumaba. Ang isang 4-pin switch ay hindi maaaring gawin ito nang ligtas, ngunit ang6-pinAng disenyo ay humahawak sa "crossover" sa loob.

2.  Dual Voltage Control: Siguro mayroon kang device na tumatakbo sa 12V at 24V, o gusto mong pumili sa pagitan ng "power ng baterya" at "power ng generator." Ang switch na ito ay naghihiwalay sa parehong linya.

Ang Banayad na Isyu (Isang karaniwang sakit ng ulo ng mamimili)

Maraming 6-pin rocker switch ang may built-in na LED. Gayunpaman, ang mga ilaw na ito ay nangangailangan ng landas sa lupa. Kung hindi umiilaw ang iyong switch, huwag ipagpalagay na sira ito. Malamang na kailangan mong magpatakbo ng isang partikular na ground wire sa "ground" na pin (madalas na Pin 7 o isang hiwalay na terminal, depende sa brand). Kung balewalain mo ang LED, gumagana pa rin nang maayos ang mechanical switching.

Ang Takeaway

Kalimutan sandali ang mga kumplikadong wiring diagram. Tandaan lamang: a6-pin na rocker switchay dalawang magkahiwalay na 3-pin switch na nakadikit sa isang housing. Umiiral ito upang pangasiwaan ang dalawang magkaibang aksyon (tulad ng mataas/mababang bilis o pasulong/paatras) gamit ang isang pindutan. Kung kailangan ng iyong proyekto na baligtarin ang isang motor o pamahalaan ang dalawang pinagmumulan ng kuryente, sa wakas ay alam mo na kung bakit hindi ito mapuputol ng pangunahing 2-pin switch.
