NC Micro Switch: Ang Depinitibong Manwal para sa Pag-alam, Pagpili, at Pagpapatakbo ng mga NC Micro Switch

Alam ng mga taong sangkot sa electronics, industriyal na automation, at komunidad ng DIY ang mga micro switch; ang hindi gaanong kilalang mga kampeon ng mga control circuit. Ang isang uri ng micro switch ay ang NC micro switch (Normal Closed micro switch), na lubhang mahalaga. Kung ang pag-iisip kung paano tukuyin ang isang NC switch, ang aplikasyon nito, o ang paghahanap ng tamang NC para sa iyong proyekto ang nasa isip mo, nasa gabay na ito ang lahat ng sagot sa NC micro switch, ang pagkakaiba nito sa NO micro switch, at ang mga application nito.

Ano ang isangNC Micro Switch?

Ang NC microswitch, o Normally Closed microswitch, ay isang electrical switch na nananatili sa saradong posisyon nito, na hinahayaan ang daloy ng kuryente hanggang sa ma-trigger ito. Pagkatapos ay bubukas ang switch at hihinto ang kasalukuyang daloy sa circuit. Ito ay salungat sa isang NO (Normally Open) microswitch, na bukas bago ma-trigger at magsasara pagkatapos. May iba pang terminong ginagamit para sa mga microswitch at isa sa mga ito ay snap-action switch dahil sa kanilang mabilis na paglipat ng mga paggalaw.

Sa working mode, kapag ang actuator ay hindi kumikilos, ang mga contact ay nasa contact at kasalukuyang dumadaloy. Kapag ang actuator ay na-activate, ang mga contact ay bubukas, sinira ang daloy ng kasalukuyang. Ang mga ganitong uri ng NC microswitch ay nagiging kinakailangan sa mga circuit para sa pag-secure ng emergency stop, mga misyon sa kaligtasan, at ang mga nangangailangan ng feedback.

Paano Gumagana ang isang NC Micro Switch?

Ang mga micro switch ay pinapagana ng isang sistema na nagbibigay-daan sa kanila na makagawa ng mabilis at tiyak na kumikilos na paggalaw. Sa loob ng switch ay isang mekanismo ng spring-loaded na push button. Sa pamamagitan ng pagtulak pababa sa actuator, isang "snap" ang nangyayari at ang posisyon ng mga contact ay binago.

Para sa isang NC micro switch:

• Kapag ang actuator ay hindi gumagalaw, ang COM terminal ay konektado sa NC terminal.
• Ang pagpindot sa actuator ay sinira ang koneksyon ng COM-NC, na binubuksan ang circuit.

Ang prinsipyong ito ay may mga aplikasyon na hindi mabilang; Kabilang dito ang lahat mula sa mga interlock na pangkaligtasan sa mga appliances at mga kontrol para sa mga makinang pang-industriya hanggang sa mga pinto ng elevator at mga vending machine.

Paano Malalaman Kung NC o HINDI ang Switch?

Ang pag-alam kung ang isang micro switch ay NC o NO ay isang mahalagang aspeto ng pagpapaunlad at pagpapanatili ng circuit. Narito ang ilang mga paraan upang matukoy ang uri:

Visual na Inspeksyon:Ang "NC" (Normally Closed) at "NO" (Normally Open) ay ang mga label na karaniwang makikita sa ilang micro switch. Siguraduhing suriin ang housing ng switch para sa label nito.

Pagsubok gamit ang isang Multimeter:Ayusin ang iyong multimeter sa continuity (o ohm) mode. Maglagay ng isang lead sa point COM at ang pangalawang lead sa pinaghihinalaang NC point. Ang multimeter ay dapat magpahiwatig ng pagpapatuloy nang hindi pinindot ang actuator. Habang pinindot ang actuator, dapat sirain ang pagpapatuloy.

Datasheet ng Manufacturer:Kapag ang datasheet ay nakikita, ang mga terminal ay magbubunyag kung sila ay NC, NO, at COM at gayundin ang ilang iba pang mga detalye.

Tinitiyak ng pagsasagawa ng mga hakbang na ito na tumpak mong matukoy at maikonekta ang tamang switch para sa iyong circuit.

Mga Karaniwang Aplikasyon ng NC Micro Switch

Ang NC microswitch ay naroroon sa isang walang katapusang bilang ng mga application kung saan ang seguridad at agarang aksyon ay higit sa lahat.

1. Mga Mekanismong Pangkaligtasan:Ang mga NC micro switch ay ginagamit bilang mga elementong hindi ligtas sa mga makinang pang-industriya at mga gamit sa bahay. Halimbawa, isasara ng switch ng NC ang circuit kapag binuksan ang isang pinto o takip, at hihinto sa paggana ang makina, kaya maiiwasan ang mga aksidente.

2. Mga Emergency Stop System:Karaniwang gumagana ang mga emergency stop button sa mga NC micro switch. Kapag pinindot ang emergency stop button, isang circuit ang magbubukas, at sa gayon ay ihihinto kaagad ang kagamitan.

3. Mga Sistema ng Seguridad:Ang NC micro switch ay isang instrumento na ginagamit sa mga tamper switch na idinisenyo para sa mga sistema ng alarma at pinapagana ang alarma sa pagpasok ng isang pinto o bintana.

4. Mga Application sa Automotive:Sa loob ng mga sasakyan, ginagawang posible ng mga NC micro switch ang pakikipag-ugnayan ng pedal ng preno na humahantong sa paggana ng mga ilaw ng preno o pagpapahinto sa operasyon ng cruise control.

5. Mga Elevator at Access Control:Ang mga NC micro switch sa mga pinto ng elevator ay may pananagutan sa pag-detect ng pagsasara ng pinto. Maliban kung ganap na nakasara ang mga pinto, hindi tatakbo ang elevator.

Ang mga kasong ito ay nagpapakita ng kahalagahan ng NC micro switch sa pagsasakatuparan ng kaligtasan sa pagpapatakbo at pagiging maaasahan ng system.

Paghahambing ng NC at NO Micro Switches

Ang pagkilala sa pagkakaiba sa pagitan ng NC micro switch at NO micro switch ay napakahalaga sa pagtiyak ng naaangkop na disenyo ng mga circuit at paglutas ng problema.

NC (Karaniwang Sarado):Bilang default, ang circuit ay nananatiling sarado at binubuksan sa pamamagitan ng actuation. Karaniwang ginagamit kung saan ang pagsira sa circuit ay nagpapahiwatig ng pagbabago sa status o nagbibigay ng alerto, lalo na sa mga application na nauugnay sa kaligtasan.

HINDI (Karaniwang Bukas):Ang default na estado ng switch ay "naka-off" at dapat na i-activate upang isara ang circuit. Maaaring gamitin ang switch para sa pag-activate ng mga device at alarma, halimbawa, sa pamamagitan ng pagpindot sa isang button para magbukas ng lamp.

Ang desisyon na gumamit ng alinman sa NC o NO ay depende sa aplikasyon. Ang NC ay mas angkop para sa pagsubaybay sa karaniwang mga kaguluhan habang ang HINDI ay dapat piliin para sa mga kaso kung saan ang isang aksyon ay kailangang simulan kapag may pagbabago.

Paano Pumili ng Tamang NC Micro Switch?

Kapag nahaharap sa napakaraming brand at produkto, kailangang tandaan ang ilang bagay upang piliin ang tamang NC micro switch.

1. Mga De-koryenteng Rating:Tiyaking tumutugma ang anumang mga micro-switch na pipiliin mo sa boltahe at kasalukuyang mga kinakailangan ng iyong system, dahil maraming variant ang mapagpipilian.

2. Actuation Force:Ang mga micro switch ay may iba't ibang mga kinakailangan sa puwersa para sa actuation. Pumili ayon sa mga kinakailangan sa pagiging sensitibo at kung kailangan ng mas mababang puwersa para sa banayad na mga aplikasyon habang ang mga opsyon sa mas mataas na puwersa ay maaaring mahalaga para sa matigas na paggamit.

3. Estilo ng Terminal:Maaari kang pumili mula sa quick-connect, solder lug, at screw terminal. Gawin ang iyong pagpili batay sa kadalian ng pag-install at pagiging tugma sa mga kable.

4. Mga Kondisyon sa Kapaligiran:Mag-isip tungkol sa mga hakbang sa proteksyon laban sa alikabok, halumigmig, at iba pang mga kondisyon sa kapaligiran. Kung ang application ay nasa labas o nasa mahirap na mga kondisyon, piliin ang IP-rated o sealed microswitches.

5. Sukat at Mga Opsyon sa Pag-mount:Available ang mga micro switch sa iba't ibang dimensyon at disenyo na may natatanging mga butas at bracket. Suriin ang tamang sukat na tumutugma sa iyong lugar ng aplikasyon.

Ang pagsasaliksik at pagtiyak sa mga aspetong ito ng kalidad ay makakatulong sa paggarantiya ng tagumpay at maayos na pagganap sa iyong proyekto.

Pag-install at Pag-wire anNC Micro Switch

Tinitiyak ng praktikal na pag-install na gumagana ang iyong NC microswitch ayon sa disenyo at makakamit ang pinakamainam na tibay. Narito ang ilang praktikal na rekomendasyon:

1. Pag-mount ng Switch:Gamitin ang mga mounting hole o bracket na ibinigay upang ayusin ang micro switch sa posisyon nito. Gawin ito nang may pag-iingat upang hindi magbigay ng pressure na maaaring makapinsala sa pambalot nito o makaimpluwensya sa kakayahan nitong magtrabaho.

2. Mga kable:Ang karaniwang terminal ay dapat na konektado sa input ng circuit, at ang NC terminal ay dapat na konektado sa output na kailangang maputol. Kumpirmahin kung tama ang mga wiring at polarity bago i-on ang power.

3. Pagsubok:Sa pag-install, suriin ang switch gamit ang alinman sa isang multimeter o sa pamamagitan ng pagpapagawa sa device ng isang bagay. I-activate ang switch para subaybayan kung magbubukas ang circuit.

4. Pagpapanatili:Regular na suriin kung may mga palatandaan ng pagkasira, dumi o kaagnasan. Kung kinakailangan, linisin ang mga contact, at palitan ang mga switch upang maiwasan ang anumang maling signal o pagkaantala sa serbisyo.

Ang pagsunod sa mga hakbang na ito ay nagsisiguro na ang iyong system ay mananatiling ligtas at gumaganap nang mahusay.

Mga Benepisyo at Limitasyon ng NC Micro Switches

Ang mga NC micro switch ay namumukod-tangi para sa kanilang pagiging maaasahan at mabilis na pagtugon, ngunit may mga pagsasaalang-alang:

Mga Benepisyo:

Ang mabilis na reaksyon ng mekanismo ng snap ay lubos na nagpapataas ng pagiging maaasahan at pinipigilan ang mga maling signal na mangyari. Ang compact na disenyo nito ay nagbibigay-daan para magamit sa makitid na espasyo. Ang mga NC micro switch ay mayroon ding mataas na antas ng tibay—karaniwang sinusubok ang mga ito para sa milyun-milyong cycle, kaya mahusay ito para sa mga application na nangangailangan ng mataas na pamantayan sa kaligtasan at may mga paulit-ulit na paggalaw.

Mga Limitasyon:

Ang mga NC micro switch ay karaniwang nababanat ngunit maaaring makaranas ng pagkasira o malfunction na dulot ng electrical interference. Ang wastong paglalagay at pag-install ng mga switch na ito sa tamang mga anggulo ay mahalaga para sa epektibong paggamit dahil ang mga sagabal ay maaaring makahadlang sa kanilang operasyon. Nangangailangan din sila ng wastong sealing sa kapaligiran sa masamang mga kondisyon, kaya hindi makapasok sa kanila ang dumi at kahalumigmigan.

Sa pamamagitan ng pagbabalanse sa mga salik na ito, maaari mong magamit nang angkop ang mga NC micro switch sa iyong mga disenyo ng system.

Mga Nangungunang NC Micro Switch Brand at Saan Bibili

Ang kalidad ay nakakaapekto sa parehong tibay at pagiging maaasahan. Ang ilang kilalang brand ng NC micro switch ay kinabibilangan ng Omron, Honeywell, Cherry, at Schneider Electric. Gumagawa ang bawat brand ng iba't ibang modelo na angkop sa iba't ibang boltahe, uri ng actuator, at antas ng proteksyon sa kapaligiran.

Maaari kang makakuha ng mga NC microswitch sa pamamagitan ng maaasahang mga electronic na supplier tulad ng Mouser, Digi-Key, at RS Components o Amazon kung nagpaplano ka para sa home-based na mga proyekto sa DIY. Tiyaking binabasa mo nang mabuti ang mga detalye ng produkto at mga review habang pinipili ang mga tamang microswitch para sa iyong mga kinakailangan.

Mga Madalas Itanong Tungkol sa NC Micro Switches

Ano ang pagkakaiba sa pagitan ng isang NC at isang NO switch?

Ang pangunahing pagkakaiba ay matatagpuan sa default na posisyon. Ang isang NC switch ay aktwal na nasa saradong posisyon at samakatuwid ay nagbibigay-daan sa kasalukuyang dumaloy nang mag-isa kapag hindi ginagamit. Ngunit ang pagtulak sa switch ay nagbubukas ng circuit at humihinto sa kasalukuyang daloy. Sa kabilang banda, bukas ang NO switch sa simula. Kapag pinindot ang switch, talagang isinasara nito ang circuit na nagpapahintulot sa kasalukuyang dumaan.

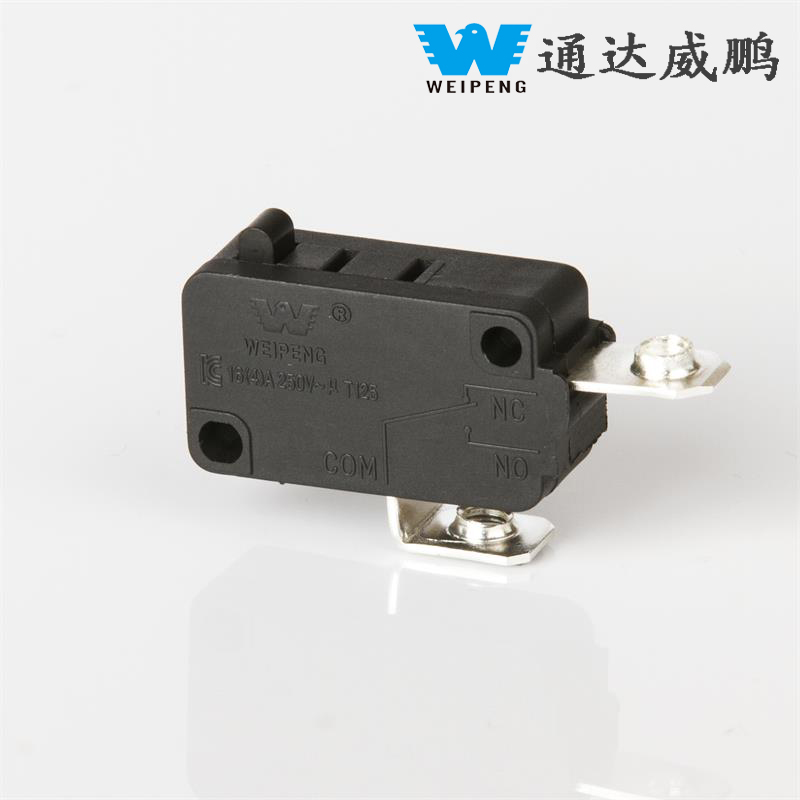

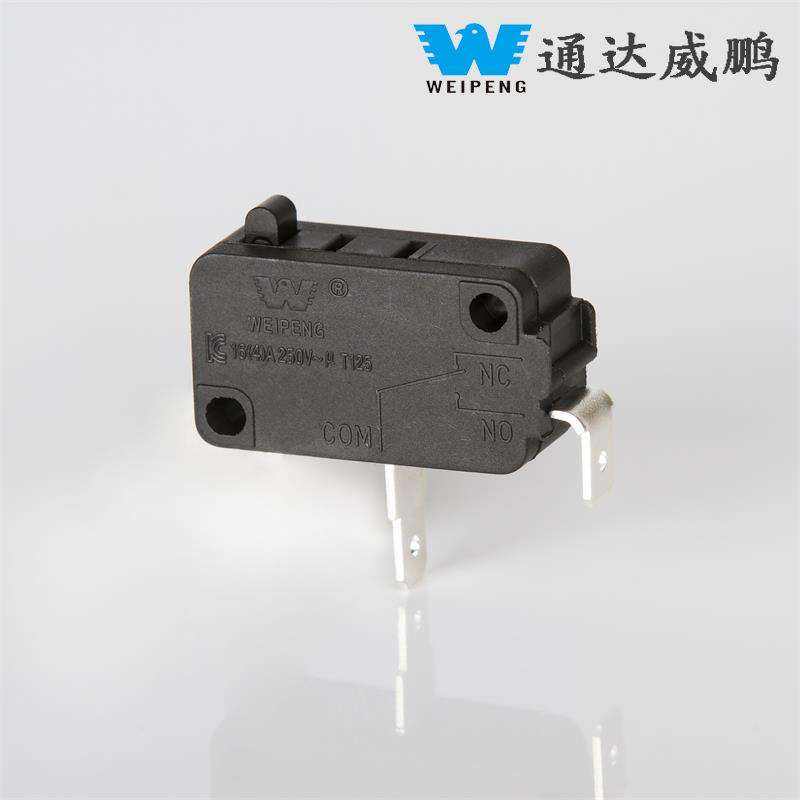

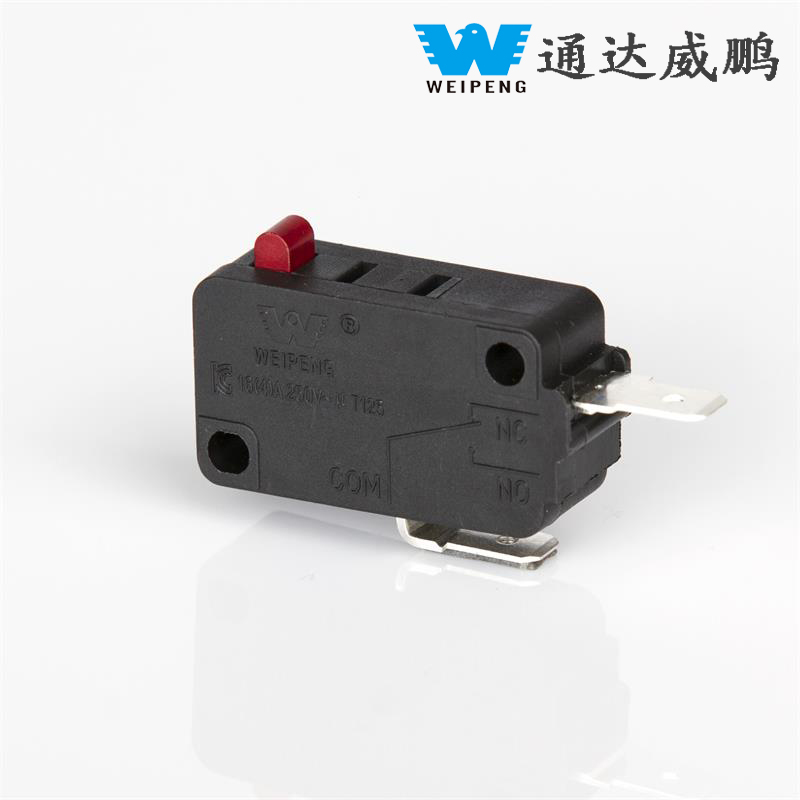

Maaari bang maglaman ng parehong NC at NO terminal ang isang micro switch?

Nagtatampok ang ilang Micro Switch ng 3 terminal, COM, NC, at NO. Ang pag-andar ay maaaring batay sa mga kable, at alinman sa isa sa mga pag-andar o parehong paraan ay maaaring gamitin sa isang circuit.

Ang mga NC micro switch ba ay angkop para sa mga safety circuit?

Siguradong. Karaniwang isinasara ang mga ito kapag hindi aktibo, na nangangahulugan na ang anumang pagkilos na gagawin upang buksan ang mga ito (halimbawa, pagbubukas ng pinto o pagpindot ng emergency button) ay magiging sanhi ng agarang pagkaantala ng circuit.

Gaano katagal ang mga NC micro switch?

Kapag ginamit nang maayos at pinili nang may pag-iingat, ang mga NC micro switch ay maaaring tumagal ng milyun-milyong cycle. Ang wastong pagpapanatili at pangangalaga sa kapaligiran ay nakakatulong din sa kanilang mahabang buhay.

Ano ang mangyayari kung ikinonekta ko ang maling terminal?

Ang maling mga wiring (tulad ng pagkonekta sa NO sa halip na NC) ay hahantong sa hindi paggana ng iyong kagamitan o iba pang mga hakbang sa proteksyon. Palaging suriin muna ang mga terminal.

Madali bang i-install ang mga NC micro switch?

Sa katunayan, marami sa kanila ang sumusunod sa proseso ng plug-and-play, na may pinakamababang pangangailangan para sa anumang teknikal na mga kasanayan sa pag-wire. Ang pagiging maliit sa laki, madali silang mai-install gamit ang tamang mga kabit.

Mga Advanced na Application at Mga Tip sa Pagsasama

Habang nagpapatuloy ang mga teknolohikal na pagsulong, ang mga NC micro switch ay nagsimula nang magamit sa mas kumplikadong mga sistema. Sa industriyal na automation, gumaganap sila ng mahahalagang tungkulin na may kinalaman sa sequence control at feedback loops. Gayundin, ang mga NC micro switch ay madalas na ginagamit bilang mga switch ng limitasyon sa robotics na may layuning makita ang mga posisyon at maiwasan ang labis na paglalakbay.

Tungkol sa mga pakikipagsapalaran sa IoT, ang pagsasama-sama ng mga NC micro switch at microcontroller  ay nagbibigay-daan sa malayuang pagsubaybay at mga awtomatikong notification. Sa mga smart home system, ang NC micro switch ay nagbibigay ng tulong sa pag-automate ng proseso ng seguridad at access system kaya nagpapadala ng mga instant alerto tungkol sa pag-access o mga emergency na sitwasyon.

Sa disenyo ng mga naka-embed na system, ipinapayong gumamit ng mga diskarte sa pag-debounce upang maiwasan ang anumang maling pag-activate ng mga switch kapag may mga mekanikal na abala. Pumili ng mga switch na mas matibay para sa mga application na nangangailangan ng paulit-ulit na paggamit at mga switch na gumagana sa mataas na frequency.

NC Micro SwitchPagpapanatili at Pag-troubleshoot

Kung nakakaranas ka ng pagkabigo o paputol-putol na operasyon, sundin ang mga hakbang sa pag-troubleshoot na ito:

1. Siyasatin ang Pisikal na Pinsala:Suriin kung may mga bitak o hindi pagkakahanay ng actuator. Palitan kaagad ang mga sirang switch.

2. Malinis na Mga Contact:Ang pagkakaroon ng alikabok o kalawang ay hahadlang sa pagdaan ng agos. Gumamit ng wastong contact cleaning agent at tingnan kung masikip ang mga koneksyon.

3. Pag-andar ng Test Switch:Suriin ang pagpapatuloy sa pagitan ng karaniwang terminal at ng karaniwang saradong terminal gamit ang isang multimeter. Kung hindi mapagkakatiwalaan ang switch, palitan ito.

4. Suriin ang Disenyo ng Circuit:Dapat mong tiyakin na ang mga kable ay ginawa ayon sa mga sheet ng data ng device. Tiyaking tumutugma ang switch sa mga detalye ng boltahe pati na rin sa kasalukuyang mga rating.

Sa pamamagitan ng regular na pagpapanatili at pagsubok, na-maximize mo ang pagiging maaasahan at pinipigilan ang downtime ng system.

Ang mga micro switch ay mahalagang elemento para sa pagbuo ng epektibo at ligtas na mga sistema ng kontrol sa iba't ibang sektor ng ekonomiya. Ang kanilang normal na closed operation mode, kaginhawahan sa pag-install, at versatility ay nagbibigay sa kanila ng isang kalamangan kaysa sa iba pang mga uri ng switch ng parehong klase, kaya naman ang lahat ng nakikibahagi sa engineering, amateur, at disenyo ng produkto ay magiging kapaki-pakinabang ang mga ito. Ang pag-alam kung paano pumili, mag-install, magpanatili, at mag-troubleshoot ng mga switch ng NC ay makakatulong sa isa na makamit ang tagumpay sa anumang pakikipagsapalaran. Sa kaso ng kumplikadong pag-troubleshoot o mga proseso ng pag-install, dapat kumonsulta sa mga datasheet ng tagagawa o sumangguni sa mas may karanasang mga propesyonal.
