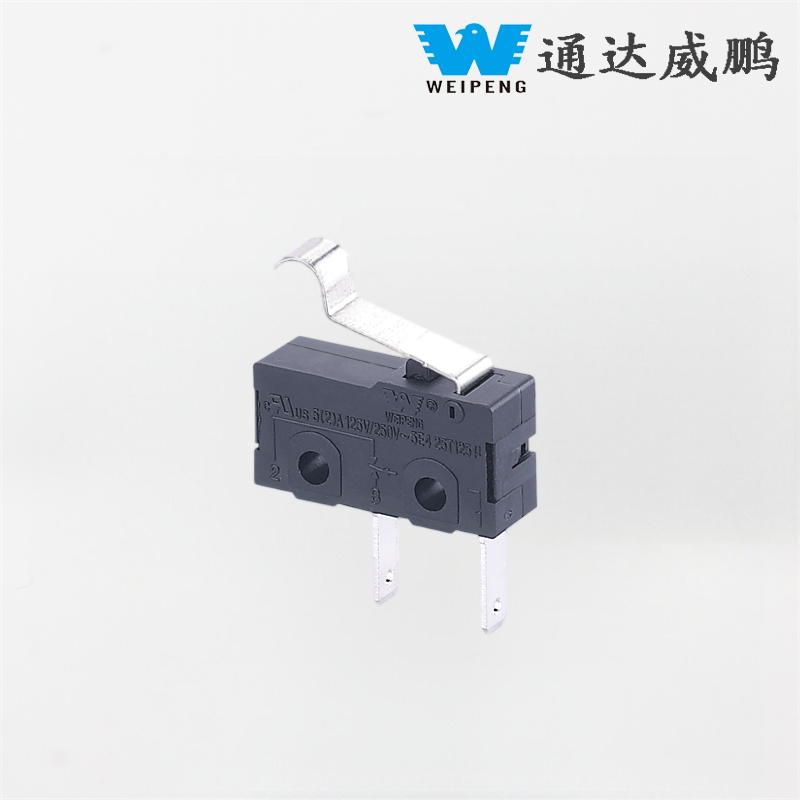

Maliit na Dustproof Two-Pin/Three-Pin Micro Switch

Maliit na Dustproof Two-Pin/Three-Pin Micro Switch bilang isang kinatawan ng produkto ng Tongda WEIPENG na naglalaman ng integrasyon ng core standardization at customization. Bilang isang tagagawa at mamamakyaw, ang pangunahing prinsipyo ng disenyo ng matibay na smart appliance reset switch na ginawa ng sarili naming pabrika ay 'stability, reliability, at scenario compatibility.' Rating: 5A 250VAC Saklaw ng Temperatura: -40°C~+125°C IP Code: IP40 Dimensyon: 19.8*10.6*6.4mm Pag-apruba：UL, ENEC, CSA, CE, VDE

Modelo:HK-04G-LD-002

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang WEIPENG® ay isang nangungunangMaliit na Dustproof Two-Pin/Three-Pin Micro Switch mga tagagawa, tagatustos at tagaluwas.

Micro SwitchPanimula

Prinsipyo sa Paggawa at Mga Tampok na Pang-istruktura

Gumagamit ang HK-04G-L ng mekanismong snap-action, na may precision spring plate bilang pangunahing panloob na istraktura nito.

Pangunahing Kalamangan:Kahit na dahan-dahang inilapat ang panlabas na puwersa sa actuator lever ng switch, ang panloob na spring plate ay biglang pipikit sa isang partikular na kritikal na punto sa paglalakbay, na nagtutulak sa mga contact na gumawa o masira sa napakabilis na bilis. Ang mekanismong ito ay lubos na binabawasan ang oras ng pagbuo ng arko, epektibong pinoprotektahan ang mga contact, at tinitiyak ang mahabang buhay ng serbisyo ng switch at mataas na pagiging maaasahan.

Uri ng actuator: Ang serye ng HK-04G-L ay nag-aalok ng iba't ibang mga actuator, ang pinakakaraniwan ay ang uri ng roller lever (tulad ng HK-04G-LZ), na angkop para sa pag-detect ng mga gumagalaw na bahagi at epektibong binabawasan ang friction.

Uri ng terminal: May mga terminal ng panghinang para sa paghihinang at mga terminal ng PCB para sa direktang pagpasok sa mga PCB board, na maaaring piliin ayon sa iyong proseso ng pagpupulong.

Kapaligiran sa pagpapatakbo: Iwasang lagyan ng langis ang kumikilos na bahagi ng switch, dahil maaari itong makaakit ng alikabok at magdulot ng hindi magandang pagkakadikit. Sa mga kapaligirang may mabigat na alikabok o halumigmig, pumili ng selyadong switch na may mas mataas na rating ng proteksyon (tulad ng IP67).

Pag-install: I-install ang switch sa isang patag na ibabaw at gumamit ng mga washer upang ma-secure ito nang pantay-pantay, na maiwasan ang pagpapapangit ng housing na maaaring makaapekto sa katumpakan ng panloob na operasyon.

Micro SwitchAplikasyon

Ang mga micro switch ay malawakang ginagamit at maaasahan sa pagganap, pangunahing inilalapat sa:

- Mga gamit sa bahay: mga ilaw sa refrigerator, mga kandado ng pinto ng microwave oven, mga switch sa takip ng washing machine, at mga timer ng toaster.

- Pang-industriya na kagamitan: mga heavy-duty na modelo na angkop para sa mga conveyor belt, makinarya, at control panel (dustproof at moisture-proof).

- Automotive field: windshield wiper, door-ajar indicator — may kakayahang makatiis sa vibration at matinding temperatura.

- Mga elektronikong device: mga miniature na switch para sa mga remote control at game controller (tumutugon at pangmatagalan).

Micro Switch Pagtutukoy

Lumipat sa Teknikal na Katangian:
ITEM	Teknikal na Parameter		Halaga
1	Rating ng Elektrisidad		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Contact Resistance		≤50mΩ Paunang halaga
3	Paglaban sa pagkakabukod		≥100MΩ (500VDC)
4	Dielectric Boltahe	sa pagitan ng hindi konektadong mga terminal	500V/0.5mA/60S
		Sa pagitan ng mga terminal at ang metal na frame	1500V/0.5mA/60S
5	Buhay ng Elektrisidad		≥10000 cycle
6	Buhay Mekanikal		≥100000 na cycle
7	Operating Temperatura		-25~125℃
8	Dalas ng Pagpapatakbo		Electrical: 15 cycle Mekanikal: 60 cycle
9	Vibration Proof		Dalas ng Panginginig ng boses: 10~55HZ; Amplitude: 1.5mm; Tatlong direksyon :1H
10	Kakayahang panghinang: Higit sa 80% ng nakalubog na bahagi ay dapat na sakop ng panghinang		Temperatura ng Paghihinang : 235±5℃ Oras ng Paglulubog :2~3S
11	Panghinang Heat Resistance		Dip Soldering :260±5℃ 5±1S Manu-manong Paghihinang :300±5℃ 2~3S
12	Mga Pag-apruba sa Kaligtasan		UL, CSA, VDE, ENEC, CE
13	Mga Kondisyon sa Pagsubok		Ambient Temperatura :20±5℃ Kamag-anak na Halumigmig :65±5%RH Presyon ng hangin : 86~106KPa
