Lumiwanag na Rocker Switch: Mga Uri, Wiring, at Gabay sa Pagbili

Ang isang illuminated rocker switch ay nagsisilbing isang uri ng on/off switch na may kasamang LED o neon light, na nagsasaad kung ang switch ay nasa on/on na posisyon o hindi madali. Dahil sa indicator nito, malinaw na nakikita ang rocker switch kahit sa madilim o kalat na mga control panel. Ang mga illuminated rocker switch ay natagpuan ang kanilang utility sa maraming mga aplikasyon sa mga kotse, bangka, RV, bisikleta, gamit sa bahay, pang-industriya na makina, electrical control system, atbp.

Posibleng gumamit ng iluminated rocker switch sa parehong mababang boltahe na mga circuit at mataas na boltahe na sektor. Maaaring makatagpo ng 12V switch na ginagamit sa mga automotive application pati na rin ang 120V AC switch para gamitin sa mga tahanan at industriya. Sa pagpili ng naaangkop na uri, ang boltahe ng system, kasalukuyang rating, uri ng pagkarga, pag-aayos ng terminal, laki ng switch, at ang lugar ng pag-install ay kailangang maitatag.

Ano ang aMay ilaw na Rocker Switch?

Ang isang rocker switch ay gawa sa arocking mechanism na maaaring mag-activate ng electrical circuit. Ang switch ng rocker ay itinutulak sa posisyong naka-on, at ang power supply ay kumokonekta sa kagamitan na pinapagana. Bukod dito, ang switch ay may built-in na LED o neon upang ipahiwatig na naka-on ang power.

Maaaring ipahiwatig ng switch kung tumatanggap ito ng power, naka-on o kung may isa pang circuit na tumatakbo, depende sa disenyo at setup ng device. Mayroong ilang iba't ibang paraan ng pagkonekta sa switch, depende sa uri. Gayunpaman, siguraduhing kumunsulta sa mga tagubilin sa mga kable at marker mula sa tagagawa bago simulan ang pag-install.

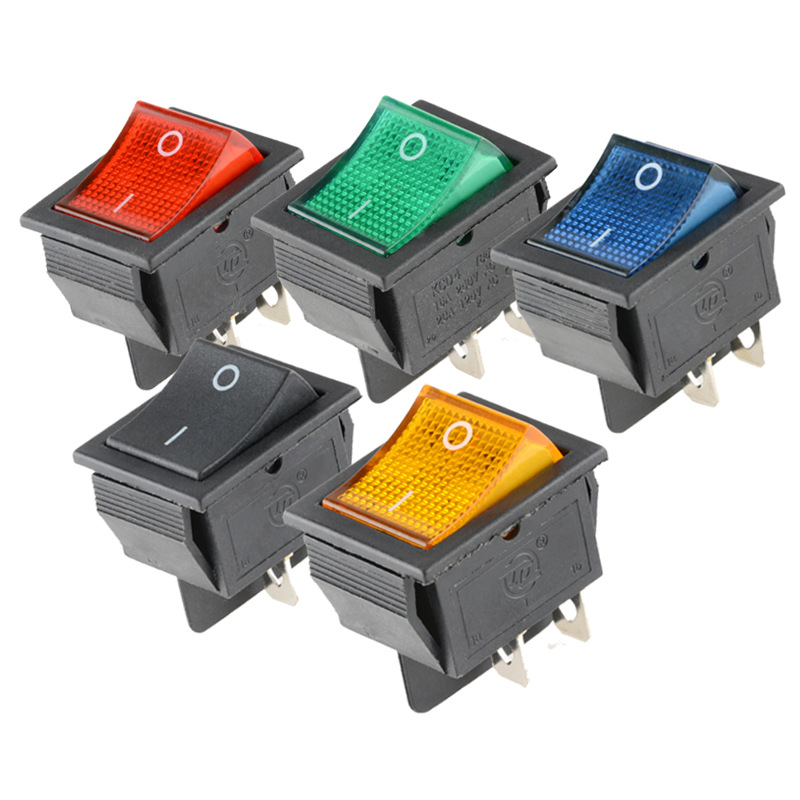

Mga Karaniwang Uri ng Naka-ilaw na Rocker Switch

Dalawang-Terminal Rocker Switch

Ang two-terminal switch ay idinisenyo upang gumana sa simpleng on at off mode. Sa pangkalahatan, ang ganitong uri ng switching device ay kumokonekta sa parehong load at electric supply circuits at maaaring sindihan ang LED kapag pinalakas. Ang ilang mga uri ng LED ay naiimpluwensyahan ng polarity, kaya ang mga koneksyon ay dapat gawin tulad ng inilarawan sa ibaba.

Tatlong-Terminal Rocker Switch

Ang tatlong-terminal na disenyo ay nailalarawan sa pamamagitan ng probisyon para sa input ng elektrikal na enerhiya, switchable signal, at koneksyon para sa saligan. Bilang resulta ng pagkakaroon ng hiwalay na terminal para sa koneksyon sa lupa, ang indicator na isinasaalang-alang ay maaaring gumana nang walang mga problema. Ang ganitong uri ng disenyo ay madalas na ginagamit sa mga sasakyan at bangka.

Four- at Five-Terminal Rocker Switch

Ang 4 at 5 terminal switch ay maaaring magbigay ng independiyenteng pag-iilaw, double-pole switching o maramihang mga output. Ang mga ito ay angkop para sa mas sopistikadong mga control head, bagaman ang wastong mga kable ay nakasalalay sa panloob na pagsasaayos ng circuit. Samakatuwid, ang diagram na ibinigay ay dapat sundin sa halip na pasimplehin ang proseso ng mga kable sa pamamagitan ng karaniwang mga lugar ng terminal.

Mga Configuration ng SPST, SPDT, at DPDT

Ang switch ng SPST ay may kakayahang kumpletuhin ang isang solong circuit lamang at ilipat ito mula sa on hanggang off lamang. Ang mga switch ng SPDT ay i-on ang isang input at gumagana sa dalawang output. Ang mga switch ng DPDT ay gumagana sa dalawang circuit at may kakayahang pumili ng mga input o baligtarin ang polarity. Ang SPST switch ay ang pinakakaraniwang anyo ng switch na ginagamit para sa mga karaniwang application, tulad ng pag-switch sa isang lampara.

Ano ang aMay ilaw na Rocker Switch12V Ginamit Para sa?

Ang isang 12-volt rocker switch na may pag-iilaw ay idinisenyo para gamitin sa mga de-koryenteng circuit na may 12-volt na direct-current (DC) na supply. Kasama sa mga karaniwang application ang:

• Automotive at motorcycle lighting
• Mga LED light bar at mga ilaw sa trabaho
• Mga cooling fan at water pump
• Mga accessory ng bangka at RV
• Dashboard at control-panel na kagamitan
• Mga sistemang elektrikal na pinapagana ng baterya

Ang pamantayang 12V ay hindi nagtatakda ng pinakamataas na limitasyon sa kasalukuyang para sa switch. Maaari itong sabihin, halimbawa, na ang isang switch ay maaaring gumana sa 12V na kapangyarihan sa isang kasalukuyang ng 20A. Gayunpaman, sa panahon ng pagsisimula, ang ilang mga makina tulad ng mga motor at bomba ay maaaring makakuha ng mas maraming agos. Para sa layuning ito, ang mga wastong relay ay dapat gamitin upang kontrolin ang matataas na agos o pasaklaw na pagkarga.

Paano Pumili ng Tamang Lumiwanag na Rocker Switch

Suriin ang Boltahe at Kasalukuyang Rating

Pumili ng switch na gagana nang maayos sa boltahe at kasalukuyang ng circuit. Halimbawa, ang switch na may rating na 12V DC ay hindi dapat gamitin para sa isang circuit na may boltahe na 120V o 230V AC. Bilang karagdagan sa normal na kasalukuyang operating, dapat ding isaalang-alang ng isa ang panimulang o inrush na kasalukuyang ng pagkarga.

Isaalang-alang ang Uri ng Pag-load

Ang mga de-kuryenteng motor, pump, heating device, bombilya, at LED driver ay nagpapataw ng iba't ibang karga sa mga switch. Ang mga rating na isinasaalang-alang lamang ang mga resistive load ay maaaring hindi nalalapat sa mga inductive load tulad ng mga de-koryenteng motor. Ang pagpili ng mga switch ay dapat gawin ayon sa mga load na kailangan nilang hawakan.

Kumpirmahin ang Mga Dimensyon ng Pag-mount

Bago mag-order, tiyaking suriin ang sukat ng panel cutout pati na rin ang kapal ng panel, posisyon ng holding tab, at mga clearance mula sa likod ng panel. Ang switch ay maaaring makapasok sa cutout sa harap ngunit maaari pa ring bumangga sa ibang mga bahagi at mga kable.

Suriin ang Mga Detalye ng Tagapagpahiwatig

Ang pagkonsumo ng kuryente ng mga LED indicator ay napakababa, kaya kadalasang ginagamit ang mga ito sa 12V system. Siguraduhin na ang LED ay naglalaman ng panloob na risistor at i-verify kung mayroon itong polarity. Ang paggamit ng switch na may iba't ibang boltahe ay maaaring maging sanhi ng hindi tamang pag-orient sa indicator.

Isaalang-alang ang Proteksyon sa Kapaligiran

Dapat tayong pumili ng mga switch na may kakayahang lumaban sa kahalumigmigan at maiwasan ang kalawang kung sakaling gagamitin ang mga ito sa labas, sa loob ng bahay, sa isang marine na kapaligiran, o sa mga kapaligirang may alikabok at vibration.

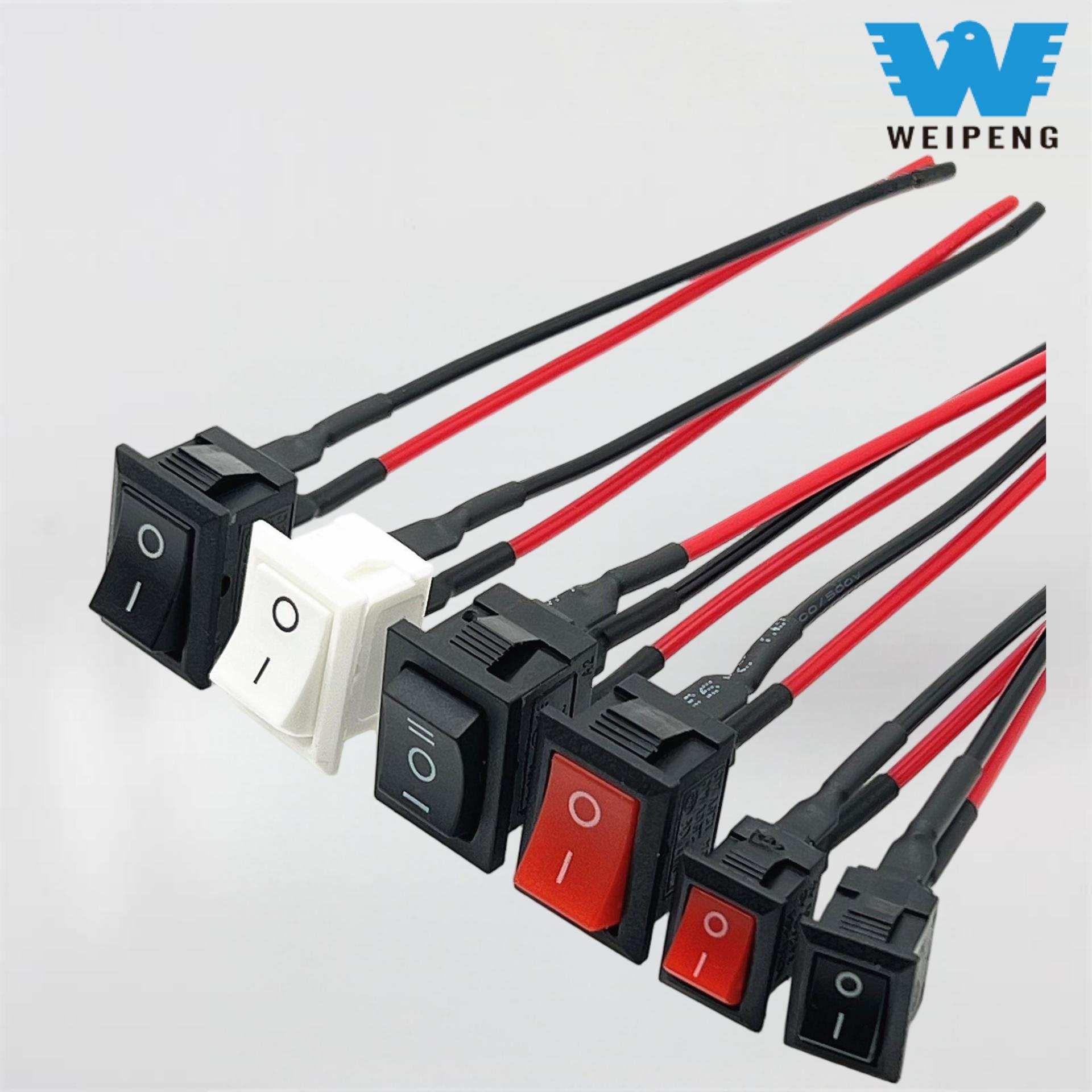

Paano Ka Mag-wire ng Naka-ilaw na Rocker Switch?

Kasama sa pag-wire ng may ilaw na rocker switch ang pagtukoy sa mga detalye ng partikular na switch, kasama ang bilang ng mga terminal at layout nito. Palaging putulin ang power supply bago simulan ang trabaho at tukuyin ang bawat isa sa mga terminal nang tumpak. Ang koneksyon sa mga mains ng kuryente ay dapat gawin ng mga kwalipikadong technician lamang.

Karaniwang Three-Terminal 12V Wiring

Fused positive supply -> Power o input terminal
Inilipat ang output -> Positibong terminal ng load
System negatibo -> Ground terminal at load negatibo

Ang kuryente ay dapat na magagamit sa load sa sandaling ang switch ay nakabukas, na nagpapahiwatig na ang indicator ay naka-on. Ang fuselink ay dapat na naka-mount sa tabi mismo ng supply, ibig sabihin, ang baterya. Ang halaga ng fuse ay dapat ding tumutugma sa uri ng wire at detalye ng circuit.

Karaniwang Two-Terminal Wiring

Positibong supply -> Lumipat sa terminal 1
Lumipat sa terminal 2 -> Mag-load ng positibo
Mag-load ng negatibo -> Negatibo sa system

Kapag ang switch ay may kasamang polarity-sensitive na LED, mahalagang ikonekta nang tama ang positibo at negatibong mga lead. Sa kaganapan na ang mga lead ay baligtad, ang LED ay hindi i-on, sa kabila ng katotohanan na ang switch ay gagana nang tama.

Mga Pagsasaalang-alang sa Pag-wire at Kaligtasan

Gumamit ng wire na kasama ng wastong kasalukuyang rating at gumamit ng mga insulated terminal pati na rin ang heat shrink tubing upang matiyak na ligtas ang lahat ng koneksyon. Huwag iruta ang mga wire malapit sa matutulis na sulok, mataas na pinagmumulan ng init, o mga lugar na maaaring lumikha ng paggalaw. Para sa mga sasakyan, suriin na ang wiring harness ay hindi rin nakalantad sa mga vibrations at abrasion. Para sa marine wiring, siguraduhin na ang mga connector pati na rin ang mga wire na ginamit ay walang kaagnasan.

Ang isang lighted switched rocker ay hindi gumaganap bilang isang kapalit para sa isang circuit breaker, ang tamang ground, o fuse. Kung ang switch ay nagiging masyadong mainit, natutunaw, nawawalan ng kulay, kumikinang, o naglalabas ng sunog na amoy, dapat itong patayin dahil maaaring ito ay isang indikasyon ng isang electrical fault, tulad ng sobrang agos, maluwag na koneksyon, sira contact, o mga wire na masyadong manipis upang mahawakan ang load.

KaraniwanMay ilaw na Rocker SwitchMga problema

Ang Indicator ay Hindi Nag-iilaw

Ang ilang mga karaniwang dahilan ay ang pagbaliktad ng polarity, nawawala ang koneksyon sa lupa, error sa pagtukoy ng mga terminal, o paggamit ng indicator na idinisenyo para sa ibang boltahe. Ihambing nang tama ang gawaing pag-install sa wiring diagram ng tagagawa at i-verify na ang boltahe ay naroroon sa mga tamang terminal.

Gumagana ang Load ngunit Hindi Gumagana ang Indicator

Kahit na maayos ang pagsasagawa ng mga contact sa switch, parehong mahalaga na suriin kung ang device ay may hiwalay na ground o power supply. Gayundin, suriin kung ang yunit ay may pinagmumulan ng ilaw na gumagana nang hiwalay sa iba.

Nananatiling Naka-on ang Indicator Kapag Naka-off ang Switch

Gumagana ang ilang modelo ng switch sa paraang lumiliwanag ang mga ito sa tuwing may kapangyarihan sa kanilang input. Maaaring normal ang gawi na ito para sa partikular na device na iyon. Bago palitan ang switch, siguraduhing suriin ang switch indicator circuit.

Kumukutitap ang Indicator o Nagiging Mainit ang Switch

Ang mga isyu tulad ng mga maluwag na koneksyon, pagbaba ng boltahe, mataas na daloy ng kasalukuyang, o hindi angkop na pagkarga ay maaaring magdulot ng pagkutitap at sobrang init. Dapat itong imbestigahan sa pamamagitan ng pagdiskonekta sa circuit at pagsusuri sa rating ng switch, laki ng wire, at kung paano nakakonekta at na-load ang device. Kung kinakailangan, ang paggamit ng relay ay maaaring kailanganin para sa motor, mga bomba, o iba pang mga load na kumukuha ng matataas na agos.

Mga Madalas Itanong

Nangangailangan ba ng ground wire ang isang lighted rocker switch?

Hindi palaging ganito ang sitwasyon. Sa kaso ng dalawang-terminal na uri ng metro, ikinonekta nila ang kanilang tagapagpahiwatig sa loob, na nangangahulugang walang hiwalay na saligan ang kinakailangan. Ang mga modelong may tatlong terminal ay dapat palaging may sariling ground point. Palaging i-verify ang kani-kanilang mga terminal at mga detalye ng mga produkto.

Maaari bang kontrolin ng isang 12V lighted rocker switch ang mga LED na ilaw?

Ang assertion ay wasto dahil ang switch ay may rating na tumutugma sa boltahe ng system, rate ng operating kasalukuyang, at start-up na kasalukuyang ng LED driver. Maaaring kailanganin ang isang relay kapag gumagamit ng mas malalaking LED bar o ilang mga fixture.

Maaari bang gamitin ang isang 12V rocker switch sa kapangyarihan ng sambahayan?

Hindi, ang isang rocker switch na na-rate para sa 12V DC ay hindi maaaring gamitin sa alinman sa 120V o 230V AC. Ang switch ng AC ay dapat na na-rate para sa boltahe ng AC, kasalukuyang, mga uri ng load, at naaangkop na mga pamantayan sa kaligtasan para sa kuryente sa bahay.

Bakit mahinang kumikinang ang switch ng LED rocker ko kapag naka-off ito?

Ang isang maliit na leakage current mula sa gizmo o ang load sa circuit ay gumagawa ng dim light. Kung minsan, sa halip na ang kaayusang ito, maaari ding gumamit ng ibang switch o relay o device sa gilid ng load.

Paano ko masusubok ang isang rocker switch?

Upang subukan ang pagpapatuloy nito, dapat na alisin ang switch mula sa pinagmumulan ng kuryente at ang multimeter ay itakda sa continuity mode. Ang pagpapatakbo ng switch ay dapat na tulad na mayroon itong parehong bukas at sarado na mga tugon sa panahon ng operasyon. Huwag kailanman magsagawa ng continuity testing sa isang energized circuit.

Ang isang switch ng rocker na may sapat na pag-iilaw ay may mga detalye ng boltahe, kasalukuyang, uri ng pagkarga, mga terminal, laki at paggana na angkop sa kapaligiran nito. Upang i-activate ang isang maliit na 12V accessory, isang SPST switch ay isang angkop na pagpipilian. Kung may mga motor o mabibigat na kagamitan na kasangkot, magkakaroon ng pangangailangan para sa isang relay, at mayroon ding pangangailangan para sa mga piyus at naaangkop na mga wire sa iba pang mga electrical system.
