Micro Switch 5a 125 250v

Micro Switch 5a 125 250vay isang maliit na snap action switch na ginagamit para sa pag-on at off ng mga electrical circuit hanggang sa maximum na 5a sa tinukoy na mga limitasyon sa pagpapatakbo na may 125 v AC at 250 v AC. Ito ay karaniwang ginagamit sa mga electronic appliances, control system, vending machine, kagamitan sa opisina, pinto at takip, appliances, atbp.

I-verify na bukod sa kasalukuyang rating, ang uri ng pagkarga, uri ng actuator, puwersa, pagsasaayos ng mga terminal, dimensyon, at kundisyon sa kapaligiran ay angkop para sa paggamit na iyong pinaplano para sa mga bahagi.

Ano ang Ibig Sabihin ng 5A 125/250VAC?

Ang pagtatalaga na "5A 125/250VAC" ay karaniwang nagpapahiwatig na ang switch ay maaaring pamahalaan ang maximum na 5 amps sa boltahe na 125 volts AC o 250 volts AC kung ginamit sa naaangkop na load gaya ng inirerekomenda ng manufacturer.
Karaniwang nalalapat ang pagtutukoy na ito sa mga resistive load.

Ang mga device gaya ng mga motor, solenoid, compressor, lamp, transformer, at electronic power supply unit ay maaaring makaranas ng mataas na inrush current o electrical arcing. Sa ganitong mga kaso, maaaring kailanganin na gumamit ng mga device na may ibang rating ng pag-load o aplikasyon ng naaangkop na aparato sa pagsugpo.

Ito ay kumakatawan sa isang AC rating. Gayunpaman, hindi nito ginagarantiya na ang switch ay naaprubahan para sa paggamit sa 125VDC o 250VDC. Palaging hanapin ang natatanging DC rating sa nakatalagang datasheet bago magpatuloy.

Paano Gumagana ang Micro Switch?

Ang isang micro switch ay gumagamit ng isang snap-action na mekanismo. Sa sandaling mapunta ang actuator sa eksaktong lokasyon, mabilis na nagbabago ang inner spring ng contact state. Samakatuwid, pinapayagan nito ang mahusay na pagiging maaasahan ng switch sa kabila ng kaunting paggalaw nito at pare-pareho ang operating point.

Kabilang sa mga tipikal na uri ng actuator ay ang plunger, hinge lever, roller lever, at simulated roller. Ang naaangkop na uri ng actuator ay pinili batay sa magagamit na espasyo, direksyon ng paggalaw, at puwersa at distansya na kailangan para sa proseso.

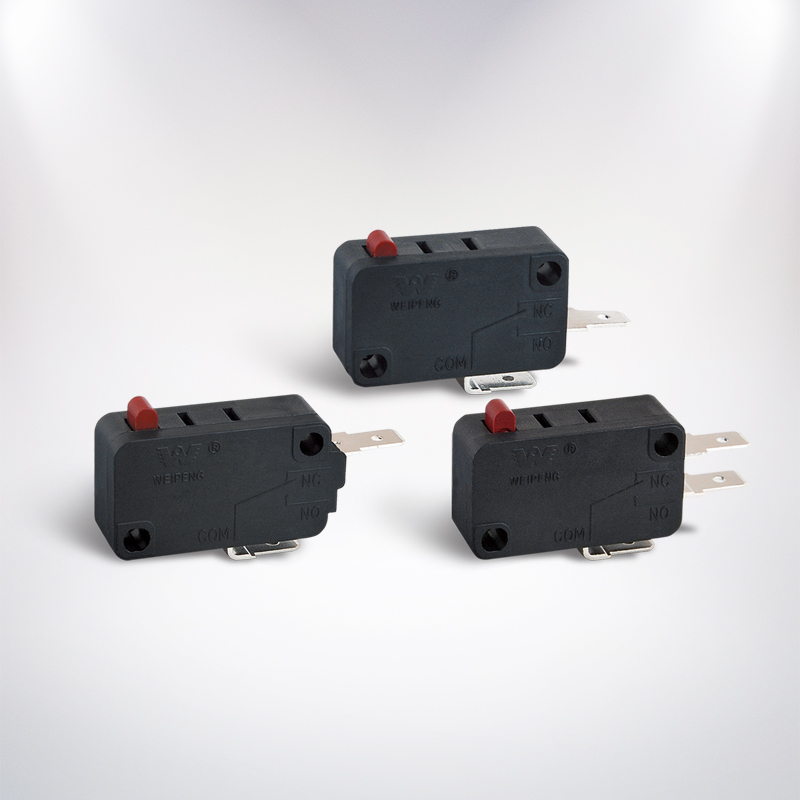

Configuration ng SPDT Terminal

Ilang 5A na modelo ang gumagana sa SPDT mode (Single Pole Double Throw). Ang mga karaniwang terminal sa SPDT ay COM, NC, at NO.

Kapag ang circuit ay naisaaktibo sa pagpindot sa actuator, gamitin ang COM kasabay ng NO. Sa kabilang banda, gamitin ang COM sa kumbinasyon ng NC kapag ang circuit ay dapat manatiling sarado sa isang standby na estado, at magiging bukas kapag ang actuator ay nakikibahagi. Siguraduhing i-verify ang label sa aktwal na switch bago ang proseso ng mga kable.

Ano ang Sensitive Micro Switch?

Ang isang micro switch na sensitibo ay gumagana nang may mababang puwersa. Ito ay kapaki-pakinabang sa tuwing kumikilos ang switch sa tulong ng isang magaan na pinto, plastic tab, maliit na mekanismo, o limitadong paggalaw.

Ang pagiging sensitibo ay tinutukoy ng higit sa kasalukuyang rating. Suriin ang mga sumusunod na pagtutukoy:

• Puwersa ng pagpapatakbo at puwersa ng pagpapalabas
• Pretravel at overtravel
• Posisyon ng pagpapatakbo
• Uri at haba ng actuator
• Buhay ng mekanikal at elektrikal

Ang paggamit ng roller lever ay maaaring mabawasan ang pagsisikap na kailangan mula sa panlabas na sistema. Gayunpaman, ang hindi tamang pagkakahanay ay maaaring humantong sa lateral stress at maagang pagkabigo. Dapat itong gumana nang maayos, gumagana nang hindi lalampas sa detalye ng overtravel nito.

5A, 10A, 16A, at 21A Micro Switch

Ang mga micro switch ay ginawa sa iba't ibang bersyon ng kasalukuyang mga rating, katulad ng 5A, 10A, 16A, at 21A. Ang mas mataas na kasalukuyang rating ay hindi kinakailangang tamang pagpipilian; ito ay higit sa lahat na ang switch ay dapat panatilihing naaayon sa boltahe ng aplikasyon, uri ng pagkarga, mga sukat, uri ng terminal at mga pamantayan.

Kapag tumitingin ka sa isang Micro Switch na na-rate sa 5A sa parehong 125V at 250V sa iba pang mga modelo na na-rate sa 10A, 16A, at 21A dapat mong ihambing ang lahat ng mga detalye sa halip na tingnan lamang ang rating. Ang switch na may mataas na rating ay maaaring iba sa mga modelong may mababang rating sa mga feature ng disenyo tulad ng mga mounting hole, paglalakbay ng actuator, posisyon ng terminal at mga sukat ng contact.

Mga Pagsasaalang-alang sa Pag-load at Kaligtasan

Bago ikonekta ang load, kinakailangang kilalanin hindi lamang ang normal na kasalukuyang kundi pati na rin ang inrush o startup current. Ang mga resistive load ay karaniwang mas madaling harapin kaysa sa inductive o capacitive load. Ang mga motor at solenoid ay maaaring makabuo ng mga spark na maaaring makapinsala sa mga contact kahit na ang normal na kasalukuyang ay mas mababa sa 5 A.

Sa mga pangunahing aplikasyon, ang naaangkop na pagkakabukod, proteksyon sa labis na karga, proteksyon sa makina at enclosure ay dapat gamitin. Ang wastong pag-install ng switch ay dapat na karaniwang gawin upang masira nito ang conducting wire gaya ng tinukoy ng disenyo ng kagamitan at mga lokal na regulasyong elektrikal.

Bago ang pag-install o pagsubok sa trabaho sa bagay na ito, idiskonekta ang mains supply. Ang mga kable ng boltahe ng mains ay dapat makumpleto o masuri ng isang kwalipikadong propesyonal.

Mga Tip sa Pag-mount at Pag-install

Palaging suriin ang mga sukat ng katawan, mounting-hole spacing, taas ng actuator, uri ng terminal, at posisyon ng pagpapatakbo bago mag-order. Ang mga switch na magkamukha ay hindi kinakailangang palitan.

Ang actuator ay kailangang pinindot sa tamang direksyon at hindi ito dapat gamitin bilang isang hard mechanical stop maliban kung iba ang ipinahiwatig ng manufacturer. Ang labis na epekto, presyon sa gilid, halumigmig, kahalumigmigan, at mga panginginig ng boses ay dapat iwasan.

Mayroong iba't ibang uri ng karaniwang ginagamit na mga terminal; kasama sa mga ito ang mga terminal ng panghinang, mga tab na mabilis na kumonekta, mga pin ng PCB at mga terminal ng wire. Ang estilo ay maaaring mapili batay sa pamamaraan ng pagpupulong na ginamit at ang pagkakaroon ng espasyo.

Paano Pumili ng Tamang Modelo

Gamitin ang checklist na ito bago bumili:

• Kumpirmahin ang boltahe ng AC o DC at aktwal na kasalukuyang pagkarga.
• Tukuyin kung ang load ay resistive, inductive, capacitive, motor, o lamp.
• Piliin ang SPDT, SPST-NO, o SPST-NC ayon sa circuit.
• Piliin ang kinakailangang operating force at istilo ng actuator.
• Ihambing ang mga sukat ng pag-mount at mga posisyon ng terminal.
• Suriin ang operating temperatura, sealing, buhay ng kuryente, at mga pag-apruba.
• Hilingin ang opisyal na datasheet para sa eksaktong numero ng bahagi.

FAQ: Sensitive Micro Switch SPDT 5A 125/250VAC

Ano ang isang sensitibong micro switch SPDT 5A 125/250VAC?

Ang switch ay isang low-force at snap-action na device na may karaniwang terminal at dalawahang output. Ang pinakamataas na kasalukuyang rating nito ay 5A kapag pinapatakbo sa ilalim ng mga kontroladong kondisyon.

Maaari ko bang gamitin ito para sa 250VDC?

Hindi, habang ang pagmamarka ng 125/250 VAC ay kumakatawan sa isang AC rating, hindi ito nagbibigay ng rating para sa DC boltahe. Laging maghanap ng switch na may nabanggit na boltahe ng DC at kasalukuyang rating.

Ano ang pagkakaiba ng NO at NC?

Ang normal na bukas na switch ay nagbibigay-daan sa daloy ng kuryente kapag walang pinindot sa switch, habang ang karaniwang saradong switch ay nagbibigay-daan sa kuryente na dumaloy kapag ang actuator ay pinindot.

Maaari bang kontrolin ng 5A micro switch ang isang motor?

Kahit na ang kasalukuyang ng motor ay nasa ilalim ng 5A, ang switch ay maaaring hindi gumana nang tama. Tukuyin ang panimulang kasalukuyang at inductive arcing na maaaring lumampas sa kapasidad ng switch. Pahalagahan ang kapasidad ng pagkarga ng motor o gumamit ng relay o contactor.

Maaari ko bang palitan ang isang 5A switch ng isang 16A o 21A na modelo?

Ito ay kung ang kapalit ay may parehong laki sa mga tuntunin ng mga sukat, paggalaw ng actuator, pag-aayos ng terminal, pag-aayos ng contact, rating ng boltahe, at sertipikasyon. Ang isang mas mataas na rating ng kapangyarihan sa sarili nito ay hindi sapat.

Gaano katagal ang isang micro switch?

Ang buhay ng isang produkto ay tinutukoy ng pagkarga, dalas ng mensahe, pagkakahanay, kapaligiran at kalidad ng pag-install. Ang mekanikal at elektrikal na buhay ay magkaibang mga termino; samakatuwid ang mga detalye ng buhay ng kuryente ay dapat sundin nang naaayon sa paggalang sa aktwal na pagkarga.

Upang tapusin, angMicro Switch 5a 125 250vay isang praktikal na opsyon para sa maliit na laki ng AC control at position-sensing system kung naaangkop ang load at mechanical parameters. I-verify ang mga detalye, piliin ang mga tamang terminal at actuator para sa SPDT, at gamitin ang isang relay o isang heavy-duty na solusyon para sa mga device na may malaking inrush current o para sa mga demanding electromechanical application.
